Commutateurs multipolaires de fréquence 50/60 Hz avec une résistance isolante minimale de 100 MΩ à 501 V CC
Présentation du produit
Le générateur à aimant permanent à disque de la série GREEF NEW ENERGY GDG présente une conception unique sans noyau de fer. Dans ce générateur, la broche et le rotor sont assemblés en forme de disque, où le stator est fixé au centre et le rotor tourne des deux côtés. Notamment, la broche ne contient que des enroulements sans noyau de fer.
Le stator et le rotor adoptent une structure de disque plat et utilisent un flux magnétique entrefer axial. Ils sont disposés alternativement dans la direction axiale, ce qui, combiné à la courte longueur axiale et au grand diamètre du générateur, facilite la construction d'une structure multipolaire. Cette conception offre plusieurs avantages, notamment un rapport puissance/masse élevé, une faible vitesse nominale et une faible vitesse du vent au démarrage.
De plus, sa configuration compacte et légère, sa faible consommation d’énergie et son rendement élevé en font un excellent choix. En raison de sa faible résistance aérodynamique causée par le rotor monté sur une éolienne à axe vertical, il est particulièrement adapté comme générateur à entraînement direct pour les éoliennes à axe vertical.

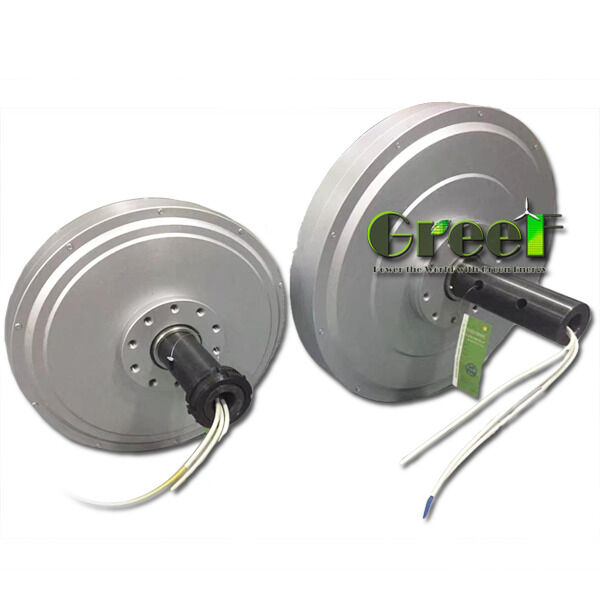

Les générateurs à aimant permanent à disque de la série GDG sont fabriqués dans deux configurations principales : le type à rotor externe et le type à rotor interne. Dans la version à rotor extérieur, l'arbre reste immobile pendant que le boîtier tourne et le câble passe par le milieu de l'arbre. À l’inverse, dans le type à rotor interne, le boîtier est fixe, l’arbre tourne et le câble sort du boîtier par l’extérieur.
Principales fonctionnalités
- Technologie à faible couple de démarrage :L'absence d'hystérésis et d'encoches d'engrenage se traduit par un couple de démarrage extrêmement faible, mesurant moins de 0,1 N*m.
- Haute efficacité :La conception sans noyau minimise la résistance mécanique et réduit considérablement les pertes d'énergie. Cette efficacité est encore renforcée par l’utilisation de notre technologie « Precise Coil ».
- Conception magnétique avancée :Intégrant des aimants permanents aux terres rares avec plusieurs pôles, un petit entrefer et une densité de puissance élevée, cette conception fournit efficacement une grande puissance de sortie.
- Entraînement direct sans engrenage :Dotée d'une configuration sans engrenage et sans balais, cette technologie garantit un fonctionnement sans entretien et une fiabilité améliorée.
- Fiabilité améliorée :La conception structurelle spéciale offre un rapport puissance/volume et puissance/poids plus élevé, ce qui donne une durée de vie huit fois plus longue que celle des générateurs traditionnels.
- Optimisé pour les faibles vitesses de vent :Cette technologie permet une plus grande utilisation des éoliennes dans des conditions de faible vitesse du vent, maximisant ainsi la production d'énergie.
- Excellente dissipation thermique :Le cadre extérieur en alliage d'aluminium combiné à une structure interne spécialement conçue offre une dissipation thermique supérieure, garantissant des performances stables.
Paramètres techniques
| Tension nominale |
48V/96V |
| Vitesse |
100-500 tr/min |
| Méthode de refroidissement |
Refroidi par air |
| Efficacité |
>92% |
| Puissance nominale |
500W - 100KW |
| Type de phase |
3 |
| Matériel de générateur |
Alliage d'aluminium |
| Résistance isolante |
100 MΩ minimum (501 V CC) |
| Fréquence |
50/60Hz |
| Méthode d'enroulement |
Oui |
Applications
Production d'énergie éolienne :Les générateurs sans noyau à flux axial démontrent un potentiel important dans le domaine de la production d’énergie éolienne. Cela est particulièrement vrai pour les éoliennes de classe mégawatt, où ces générateurs peuvent augmenter considérablement la densité de production, améliorant ainsi l'efficacité globale des systèmes éoliens. La conception unique, qui élimine le noyau de fer, contribue à réduire les pertes de fer et les pertes par hystérésis. En conséquence, le générateur fonctionne avec une efficacité supérieure à celle de ses homologues traditionnels.
Énergie renouvelable :Au-delà de l’énergie éolienne, les générateurs sans noyau à flux axial sont largement utilisés dans diverses applications d’énergie renouvelable, notamment les systèmes d’énergie solaire et éolienne. Leurs capacités efficaces de conversion d’énergie, associées à des performances fiables, les rendent bien adaptés à une utilisation dans les infrastructures d’énergies renouvelables.
Autres applications industrielles :Outre les énergies renouvelables, ces générateurs trouvent des applications dans divers secteurs industriels qui exigent des sources d'énergie efficaces, légères et fiables. Par exemple, ils peuvent servir d’alimentation de secours ou auxiliaire pour assurer une alimentation électrique constante aux machines et équipements industriels.
Applications personnalisées :Grâce à la structure adaptable du générateur sans noyau à flux axial, il peut être adapté pour répondre aux exigences spécifiques des clients. Les paramètres clés tels que la puissance du générateur, la vitesse de rotation et la tension de sortie peuvent être modifiés pour s'adapter à divers scénarios d'application, offrant ainsi flexibilité et polyvalence dans son déploiement.
Options de personnalisation
Greef propose des générateurs à aimant permanent sans noyau à haut rendement sous le numéro de modèle GDG, fièrement fabriqués à Qingdao. Nos produits sont certifiés CE, garantissant une qualité et une fiabilité optimales. Nous fournissons des services de personnalisation pour répondre à vos besoins spécifiques, y compris des options de tension nominale de 48 V ou 96 V et une puissance nominale allant de 500 W à 100 kW.
Nos générateurs sont dotés d'une conception de type triphasé avec une excellente résistance d'isolation de 100 MΩ minimum (501 V CC) et sont refroidis par air pour des performances optimales. Avec une quantité minimum de commande de seulement 1 jeu, nous répondons aux demandes à petite et à grande échelle.
L'emballage est manipulé avec soin à l'aide de caisses en mousse et en contreplaqué pour garantir une livraison en toute sécurité. Le délai de livraison est d'environ 25 jours ouvrés. Les conditions de paiement sont flexibles, notamment T/T, Western Union, et L/C.
Choisissez Greef pour des générateurs à aimant permanent sans noyau à haut rendement, fiables et personnalisables, soutenus par une forte capacité d'approvisionnement et des prix négociables pour répondre aux besoins de votre entreprise.
Emballage et expédition
Emballage du produit :Le générateur à aimant permanent sans noyau est soigneusement emballé pour garantir une protection maximale pendant le transport. Chaque unité est enveloppée dans du papier bulle antistatique et placée à l'intérieur d'un insert en mousse sur mesure pour empêcher tout mouvement et absorber les chocs. Le générateur et ses accessoires sont ensuite placés dans une boîte en carton ondulé robuste à double paroi. L'emballage est étiqueté avec les instructions de manipulation et les détails du produit pour faciliter une logistique sûre et efficace.
Expédition:Nous proposons une expédition dans le monde entier avec différentes options de livraison pour répondre à vos besoins. Le générateur à aimant permanent sans noyau est expédié via des transporteurs de confiance avec un suivi disponible pour toutes les expéditions. Nous garantissons une expédition dans les délais et fournissons des délais de livraison estimés en fonction de la destination. Pour les expéditions internationales, tous les documents d’exportation et déclarations en douane nécessaires sont traités pour garantir un dédouanement fluide. Une manipulation fragile est demandée pour maintenir l’intégrité du produit tout au long du processus d’expédition.
