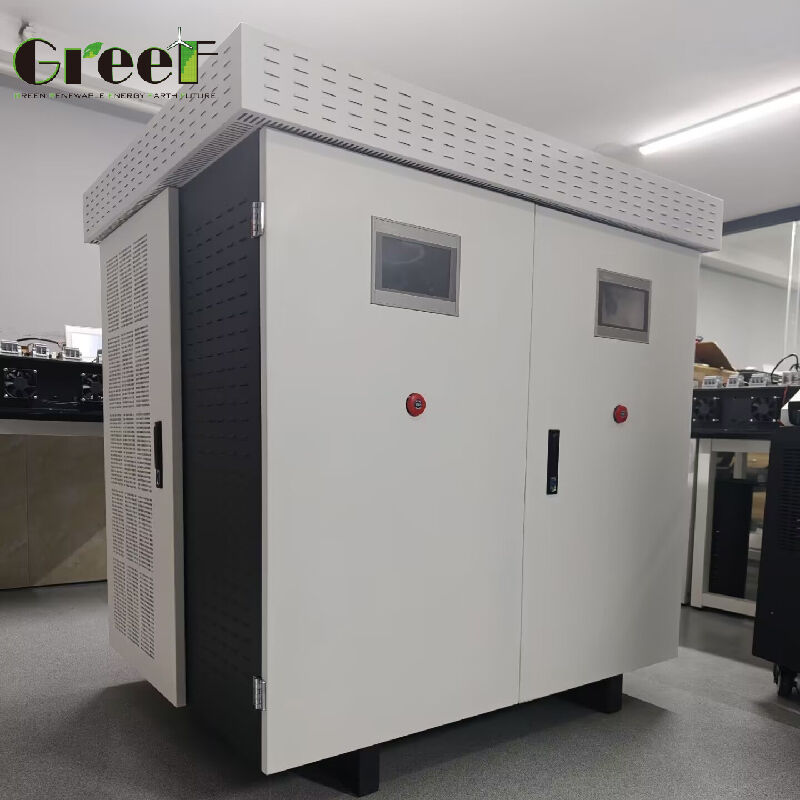

Convertisseur hybride AC-batterie
Contrôleurs de commutation CC avancés avec une plage de tension de la batterie de 350 à 450 Vdc, avec affichage du courant de la grille, des capacités d'activation et de livraison d'énergie.
Vue d'ensemble du produit
Le convertisseur multifonctionnel GREEF ENERGY intègre plusieurs fonctions essentielles dans un seul appareil, y compris la rectification CA/CC pour les générateurs d'aimants permanents, la recharge des batteries,Inversion de courant continu à courant alternatifCette conception tout en un améliore l'efficacité opérationnelle et simplifie l'architecture du système énergétique.
Doté d'un double écran tactile LCD configurable, le convertisseur offre une interaction intuitive avec l'utilisateur et une surveillance en temps réel.La technologie de convertisseur avancée assure un contrôle stable de la tension et de la fréquence, spécialement optimisé pour les générateurs synchrones à aimants permanents (PMSG), garantissant une alimentation fiable et ininterrompue des charges connectées.
Le système prend en charge le fonctionnement lié au réseau, ce qui permet une synchronisation avec les réseaux électriques pour un fonctionnement continu et une recharge directe de la batterie à partir de l'alimentation du réseau,offrant des solutions de gestion de l'énergie flexibles.
Principales caractéristiques
Système de gestion intelligente de l'énergie EMS
- Mode de fonctionnement configurable multiples: hors réseau, raccordé au réseau et recharge au réseau
- Affichage tactile intelligent double LCD pour une surveillance et un contrôle intuitifs
- Technologie de suivi de la courbe de puissance du générateur pour une efficacité accrue
- AC/DC double de secours pour une alimentation auxiliaire stable
- Contrôle avancé pour la gestion de la charge déséquilibrée
- Protocole RS 485 Modbus RTU pour une communication transparente
- Charge de décharge PWM facultative pour la protection contre la surtension et la vitesse
- Fonction de commande du moteur de la porte d'eau facultative
- Surveillance et contrôle à distance via WIFI ou LAN avec application dédiée
- Fonctions de commande de capteurs en option pour les besoins personnalisés
- Option de commutateur de transfert statique (STS) pour les transitions réseau/hors réseau
Spécifications techniques
Paramètres électriques
| Puissance nominale |
100 kW |
| Voltage nominal |
≥ 320 VAC |
| Voltage nominal optimal du générateur |
450 VAC |
| Portée de fonctionnement de la tension CA |
240 à 550 VAC |
| Courant alternatif maximal |
180 A |
Spécifications de la batterie
| Type de batterie |
Lithium-ion |
| Plage de tension de la batterie |
350 à 450 Vdc |
| Voltage nominal |
400 Vdc |
| Courant de charge/décharge maximal |
250 A |
Sortie connectée au réseau
| Puissance nominale de charge/décharge |
100 kW |
| Puissance de charge/décharge maximale |
120 kW |
| Courant de charge/décharge nominale |
144 A |
| Courant de charge-décharge maximal |
173 A |
| Voltage nominal du réseau |
Pour les appareils électroniques |
| Plage de tension du réseau |
300 à 460 V |
| Fréquence nominale du réseau |
50/60 Hz |
| THD courant à puissance nominale |
< 3% |
| Facteur de puissance |
> 0,99 (intervalle de -1 à 1) |
| Capacité de surcharge |
1.2x puissance nominale pendant 1 minute |
Paramètres CA hors réseau
| Voltage d'entrée nominal |
Pour les appareils électroniques |
| Tolérance à la déviation de tension |
± 2% |
| THD sous charge linéaire |
< 3% |
Caractéristiques de protection
- Protection contre la surtension et la vitesse: facultative
- Protection contre les courts-circuits CA: prise en charge
- Protection contre le surcourant de sortie CA: prise en charge
- Protection contre les surtensions: niveau 2
Applications
Le convertisseur multifonctionnel GREEF ENERGY est conçu pour diverses applications nécessitant une gestion fiable et intelligente de l'énergie dans plusieurs scénarios.
Systèmes d'énergie renouvelable
Idéal pour l'intégration de générateurs synchrones à aimants permanents (PMSG) provenant d'éoliennes ou d'hydroélectriques dans des réseaux électriques hors réseau ou hybrides, garantissant une alimentation en courant alternatif stable.
Énergie hors réseau et de secours
Il sert d'unité principale pour la conversion et la gestion de l'énergie dans les installations autonomes, y compris les emplacements éloignés, les cabines et les stations de télécommunications.
Systèmes interactifs en réseau
Configurable pour les opérations liées au réseau, permettant la recharge des batteries à partir de l'alimentation du réseau et la rétroaction potentielle du réseau, le cas échéant.
Puissance industrielle et commerciale
Assure une alimentation électrique stable dans des conditions de charge déséquilibrée avec surveillance à distance via WIFI/LAN et intégration Modbus avec les systèmes de gestion du bâtiment.
Systèmes de contrôle spécialisés
Les caractéristiques optionnelles comprennent le contrôle du moteur de la porte d'eau pour les micro-hydroélectricités et l'interrupteur de transfert statique pour des transitions transparentes entre le réseau et l'extérieur du réseau.
Options de personnalisation
Le contrôleur Greef AC PCS On Grid offre une personnalisation étendue avec une puissance nominale de 100 kW et une efficacité maximale de 95%.Un contrôleur de courbe de puissance avancé optimise la distribution d'énergie et la stabilité du système.
| Régulation de la puissance |
Déchargement PWM plus système de déchargement en trois phases |
| Conversion de tension |
Contrôleurs de commutation à courant continu intégrés |
| Origine de la fabrication |
Chine (certifié CE) |
| La communication |
Éthernet, RS485, connexion Wifi |
| Niveau de protection |
Pour la protection contre la corrosion |
| Voltage optimal du générateur |
Unité d'alimentation |
| Quantité minimale de commande |
1 série |
| Délai de livraison |
25 jours ouvrables |
| Méthodes de paiement |
T/T, Western Union, MoneyGram, L/C |
Emballage et expédition
Emballage du produit
Le contrôleur On Grid est emballé en toute sécurité dans des boîtes de carton robustes et écologiques avec des inserts en mousse pour la protection contre les chocs et les vibrations.les accessoires d'installation, et carte de garantie.
Informations sur le transport maritime
Les commandes sont traitées dans un délai de 1 à 2 jours ouvrables avec les informations de suivi fournies.Expédition internationale disponible avec des délais de livraison variables selon la destination.
