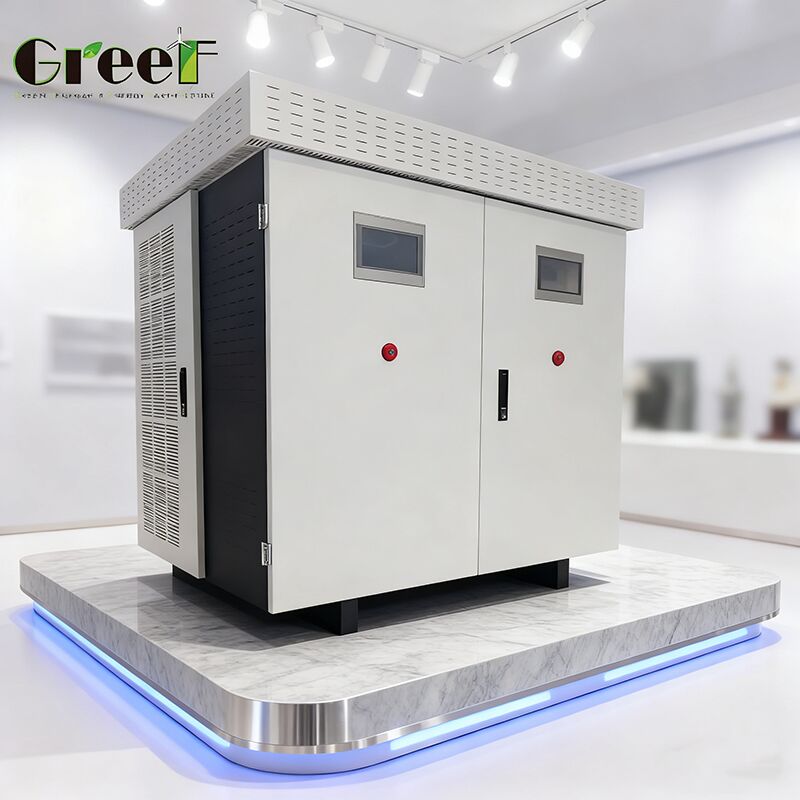

Convertisseur Hybride Générateur AC-Batterie
Contrôleur On-Grid avancé de topologie Buck-Boost DC-DC avec une plage de tension de batterie de 350-450 Vdc et un écran tactile LCD SMART pour un contrôle complet de l'alimentation.
Aperçu du produit
Le convertisseur multifonctionnel de GREEF ENERGY intègre plusieurs fonctions critiques de gestion de l'alimentation dans un seul système efficace. Cet appareil avancé effectue la rectification AC-DC, spécialement optimisée pour les générateurs à aimants permanents, gère des protocoles de charge de batterie sophistiqués et gère une inversion DC-AC précise.
Le système est doté d'une interface à écran tactile LCD double configurable et utilise une technologie de pointe pour maintenir un contrôle stable de la tension et de la fréquence avec les générateurs synchrones à aimants permanents (PMSG), assurant une alimentation électrique ininterrompue aux charges connectées. Le convertisseur passe en douceur au fonctionnement connecté au réseau, permettant la synchronisation avec les réseaux publics et prenant en charge les capacités de charge du réseau.
Spécifications techniques
Paramètres d'entrée AC du générateur
| Paramètre |
Spécification |
| Puissance nominale |
100 kW |
| Tension nominale |
≥320 Vac |
| Tension optimale |
450 Vac |
| Plage de fonctionnement |
240-550 Vac |
| Courant AC maximal |
180 A |
Spécifications d'entrée de la batterie
| Paramètre |
Spécification |
| Type de batterie |
Lithium-ion |
| Plage de tension |
350-450 Vdc |
| Tension nominale |
400 Vdc |
| Courant de charge/décharge maximal |
250 A |
Paramètres de sortie connectés au réseau
| Paramètre |
Spécification |
| Puissance nominale |
100 kW |
| Puissance maximale |
120 kW |
| Courant nominal |
144 A |
| Courant maximal |
173 A |
| Tension nominale du réseau |
400 V |
| Plage de tension admissible |
300-460 V |
| Fréquence du réseau |
50 Hz / 60 Hz |
| Distorsion harmonique totale |
<3% à la puissance nominale |
| Facteur de puissance |
>0.99 (plage : -1 à 1) |
| Capacité de surcharge |
1,2x la puissance nominale pendant 1 minute |
Performance et protection du système
- Rendement maximal : 95%
- Topologie : Redresseur AC-DC, Convertisseur Buck Boost DC-DC, Onduleur DC-AC avec EMS
- Température de fonctionnement : -40℃ à 60℃
- Niveau de protection : IP54
- Protection contre les surtensions et la vitesse (en option)
- Protection contre les courts-circuits AC
- Protection contre les surintensités de sortie AC
- Protection contre les surtensions : Niveau 2
- Altitude de fonctionnement maximale : 4 000 mètres (déclassement au-dessus de 3 000 mètres)
- Consommation d'énergie en veille :<50 W
Affichage et surveillance
Écran tactile LCD intelligent affichant la vitesse du générateur (tr/min), la tension d'entrée (Vdc), le courant d'entrée (Vac), la puissance de sortie (kW), la tension du réseau (Vac), le courant du réseau (A), les données de production d'énergie (aujourd'hui, mois, année) et les paramètres de la courbe de puissance.
Refroidissement et communication
Système de refroidissement par air intelligent avec prise en charge de la communication via Ethernet, RS485 et WiFi.
Spécifications physiques
Dimensions : 1500 mm (H) × 1500 mm (L) × 1300 mm (P) | Poids : ≤600 kg (hors charge fictive)
Applications
Le convertisseur multifonctionnel GREEF ENERGY offre des solutions de gestion de l'alimentation polyvalentes dans de multiples applications nécessitant un contrôle de l'énergie fiable et intelligent.
- Systèmes d'énergie renouvelable : Intégration avec les générateurs synchrones à aimants permanents (PMSG) pour les éoliennes et les turbines hydroélectriques dans des configurations hors réseau ou hybrides
- Alimentation hors réseau et de secours : Conversion et gestion de l'alimentation principale pour les emplacements distants, les cabanes et les stations de télécommunications
- Systèmes interactifs avec le réseau : Fonctionnement connecté au réseau permettant la charge de la batterie à partir du réseau public et l'exportation potentielle d'énergie
- Alimentation industrielle et commerciale : Alimentation stable pour les charges déséquilibrées avec surveillance à distance via WIFI/LAN et intégration Modbus
- Commandes spécialisées : Commande de moteur de vanne d'eau pour les centrales hydroélectriques et fonctionnalité de commutateur de transfert statique (STS)
Cette plateforme complète combine la production d'énergie, le stockage de l'énergie, la gestion de la consommation et l'intégration au réseau dans une conception modulaire et configurable, adaptée au stockage d'énergie résidentiel, aux systèmes de secours commerciaux et aux petites centrales électriques renouvelables.
Personnalisation et commande
Fabriqué en Chine avec la certification CE, le contrôleur On Grid AC PCS Greef offre des services de personnalisation étendus avec une puissance nominale de 100 kW et une tension de batterie de 400 Vdc.
- Fonction de contrôleur de courbe de puissance pour une gestion optimale de l'énergie
- Système de contrôle à distance avancé pour une surveillance transparente
- Déchargement PWM sophistiqué avec système triphasé
- Topologie EMS de redresseur AC-DC, Buck Boost DC-DC et onduleur DC-AC
- Quantité minimum de commande : 1 ensemble (négociable)
- Emballage : Caisses en mousse et en contreplaqué sécurisées
- Livraison : Dans les 25 jours ouvrables
- Modes de paiement : T/T, Western Union, MoneyGram, L/C
