Générateur à aimants permanents sans noyau triphasé 0,1kW-20kW à faible couple

Générateur d'aimants permanents sans noyau à 3 phases

Générateur à aimants permanents à faible couple

Générateur sans noyau de 0

Place of Origin:

Qingdao

Nom de marque:

Greef

Certification:

Model Number:

GDG

Documents:

GDG USERS' MANUAL 2023.pdf

Nous contacter

Demandez un devis

Détails du produit

Phase Type:

Portection Grade:

IP 54

Poles:

16-20

Generator Type:

3 Phase AC Permanent Magnet

power:

0.1kw-20kw

Generator Material:

Aluminum Alloy

speed:

100-500RPM

Start Torque:

<1 N/M

Conditions de paiement et d'expédition

Minimum Order Quantity

1Set

Prix

negotiable

Packaging Details

Foam+plywooden case

Delivery Time

25 working days

Payment Terms

T/T,Western Union,MoneyGram,L/C

Supply Ability

PRODUITS CONNEXES

vidéo

Générateur d'aimants permanents sans noyau à 3 phases de 0,1 kW à 20 kW IP54

Obtenez le meilleur prix

vidéo

5kw basse vitesse de rotation basse rotor intérieur rotor extérieur générateur d'aimants permanents alternateur pour éolienne à usage domestique

Obtenez le meilleur prix

générateur à un aimant permanent de disque de 2kw Coreless production d'électricité de 3 phases

Obtenez le meilleur prix

Générateur d'aimants permanents sans noyau personnalisé 12-450V Rotor extérieur / rotor intérieur Type d'arbre horizontal et vertical

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Générateur à aimant permanent sans noyau à faible couple de 5kW 10kW 50kW pour éolienne

Attributs du produit

Attribut	Valeur
Type de phase	3
Degré de protection	IP 54
Pôles	16-20
Type de générateur	Aimant permanent AC triphasé
Puissance	0.1kw-20kw
Matériau du générateur	Alliage d'aluminium
Vitesse	100-500RPM
Couple de démarrage	<1 N/M

Description du produit

Un générateur à aimant permanent sans noyau est un générateur spécialisé utilisant une conception à flux axial et une structure à noyau sans fer pour générer de l'électricité efficacement. Cette conception innovante élimine les pertes de noyau de fer et les pertes par hystérésis courantes dans les générateurs conventionnels.

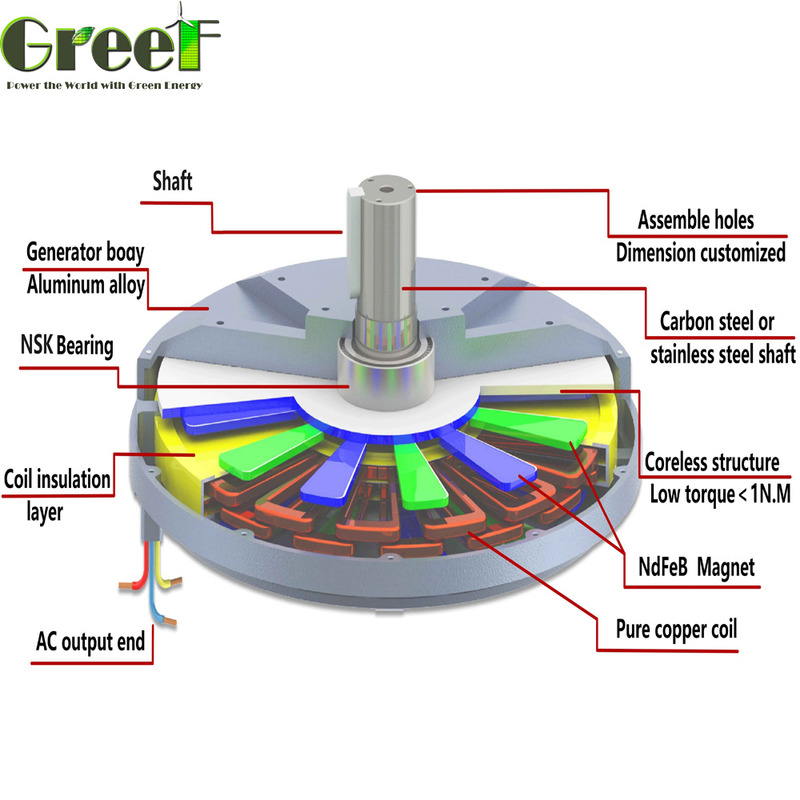

Structure

Le générateur à noyau sans fer à flux axial se compose d'aimants permanents, de bobines et d'un boîtier. Les aimants permanents créent le champ magnétique, tandis que les bobines capturent cette énergie et la convertissent en énergie électrique. Le boîtier en alliage d'aluminium durable offre une protection robuste et un support structurel.

Principe de fonctionnement

Fonctionnant selon les principes de l'induction électromagnétique, ces générateurs produisent une force électromotrice (FEM) induite lorsque les aimants permanents se déplacent par rapport aux bobines conductrices. Cette FEM est ensuite convertie en énergie électrique utilisable pour alimenter des appareils externes.

Applications

Production d'énergie éolienne : Idéal pour les éoliennes de classe mégawatt, augmentant la densité de sortie et l'efficacité tout en réduisant les pertes d'énergie
Systèmes d'énergie renouvelable : Parfait pour les applications d'énergie solaire et éolienne en raison de leur haute efficacité et de leur fiabilité
Applications industrielles : Fournit une alimentation légère et efficace pour les systèmes de secours et les équipements industriels
Solutions personnalisées : Des paramètres tels que la puissance, la vitesse et la tension de sortie peuvent être personnalisés pour des exigences spécifiques

Spécifications techniques

Modèle	GDG
Puissance nominale	0.5KW-10KW
Option Tension nominale	24V-440Vac
Efficacité	>85%
Méthode d'enroulement	Y
Résistance d'isolement	100Mohm Min(500V DC)
Type de phase	3 phases
Structure	Rotor externe
Stator	Bobine de fil sans noyau
Rotor	Aimant permanent en terres rares
Matériau de la coque du générateur	Alliage d'aluminium
Matériau de l'arbre	Acier au carbone
Roulement	Roulement à billes à gorge profonde NSK

Ces générateurs sont spécialement conçus pour les éoliennes à axe vertical et autres systèmes nécessitant un couple de démarrage très faible et un fonctionnement à bas régime.
