Le générateur de noyau sans fer à flux axial est un type de générateur qui utilise une conception de flux axial et une structure de noyau sans fer.Il diffère des générateurs classiques en ce qu'il évite les pertes de noyau de fer et les pertes d'hystérésisAu lieu de cela, il génère de l'électricité en utilisant le flux magnétique axial.

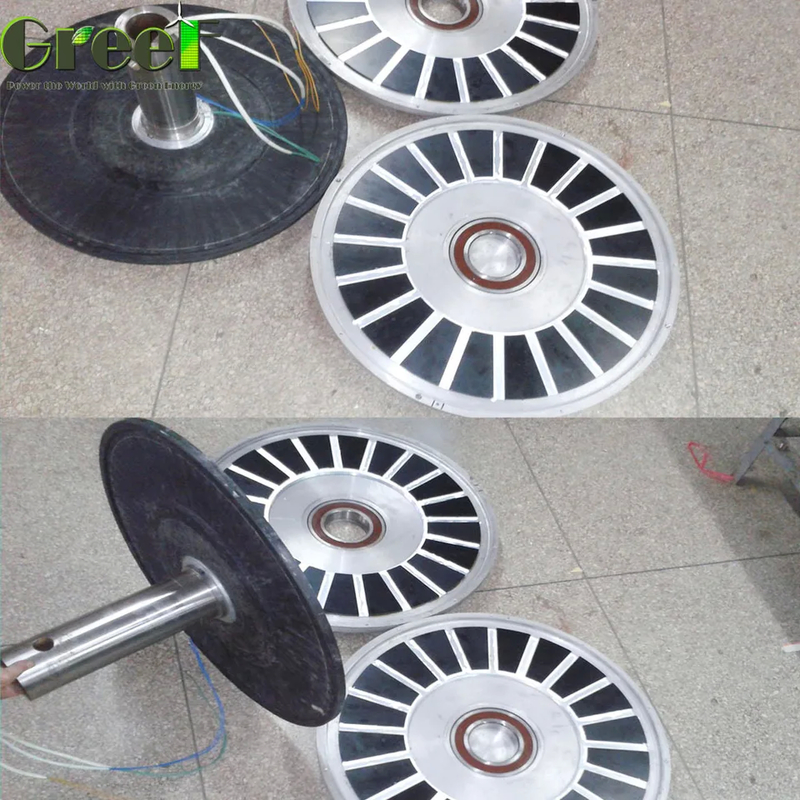

La structure d'un générateur de noyau sans fer à flux axial se compose généralement d'aimants permanents, de bobines et d'un boîtier.Pendant que les bobines capturent l'énergie dans le champ magnétique et la convertissent en énergie électriqueLe boîtier sert à protéger la structure interne du générateur et à lui fournir un support solide.
Le principe de fonctionnement d'un générateur de flux axial sans noyau est basé sur le principe de l'induction électromagnétique.Lorsque le champ magnétique généré par un aimant permanent se déplace par rapport à un conducteur dans une bobine, une force électromotrice induite est générée dans le conducteur. Cette force électromotrice peut ensuite être convertie en énergie électrique, fournissant de l'énergie aux appareils externes.
La production d'énergie éolienne présente un grand potentiel grâce à l'utilisation de générateurs sans noyau à flux axial. Ces générateurs sont particulièrement efficaces dans les éoliennes de classe mégawatts,en raison de leur capacité à augmenter de manière significative la densité de production et à améliorer l'efficacité de la production d'énergie éolienne,En raison de l'absence d'un noyau de fer, ces générateurs démontrent une diminution des pertes de fer et des pertes d'hystérésis, ce qui les rend finalement plus efficaces.
Les générateurs à flux axial sans noyau ont un large éventail d'applications dans les énergies renouvelables, y compris les systèmes de production d'énergie solaire et éolienne.Ces générateurs sont très efficaces en matière de conversion d'énergie et fonctionnent de manière fiable., ce qui les rend idéales pour les systèmes de production d'énergie renouvelable.
Le générateur de flux axial sans noyau est également adapté à d'autres applications industrielles nécessitant une alimentation électrique efficace, légère et fiable.il peut être utilisé comme source d'alimentation de secours ou auxiliaire pour fournir un support d'alimentation stable aux équipements industriels.
La flexibilité du générateur de noyau sans fer à flux axial permet de le personnaliser en fonction des besoins spécifiques du client.comme la puissance du générateur, vitesse et tension de sortie pour répondre aux exigences de divers scénarios d'application.
Le générateur d'aimants permanents sans noyau GDG est livré avec des pôles multiples allant de 16 à 20 et une plage de tension de 12 à 450 V. Le niveau de protection est IP 54 et il a une plage de vitesse de 100 à 500 tours par minute.Vous pouvez choisir entre une structure de rotor externe ou de rotor interne pour répondre à vos besoins.
Les générateurs de la série GREEF DDG présentent les caractéristiques suivantes:
Basse vitesse de rotation nominale, basse vitesse de départ du vent, faible poids et petite taille, faible Efficacité élevée
(1) Technologie brevetée de couple: utilisation de la plus récente technologie de bobine précise.
(2) Structure d'origine: utilisation d'un moteur à disque sans noyau pour remplacer le moteur traditionnel qui le rend moins volumineux et plus léger.
(3) Utilisation plus élevée: utiliser une technologie de moteur sans noyau spécial pour éliminer les goulets d'étranglement d'utilisation de l'énergie éolienne à vitesse inférieure.
(4) Fiabilité plus élevée: la structure spéciale lui confère un rapport puissance/volume, puissance/poids plus élevé et une durée de vie 8 fois plus longue que le moteur traditionnel.
(5) sans engrenage, entraînement direct, générateur à bas régime.
(6) Composants de haute qualité et de grande qualité destinés à l'utilisation dans des environnements difficiles et extrêmes pour éoliennes
(7) Haute efficacité et faible perte d'énergie par résistance mécanique
(8) Excellente dissipation de chaleur due au cadre extérieur en alliage d'aluminium et à la structure interne spéciale.
| Modèle | Le GDG-0.5KW-200 | Le GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | Le GDG-2KW-180 |
| Puissance nominale | 0.5 kW | Un kilowatt | Un kilowatt | 2 kW | 2 kW |
| Vitesse de rotation nominale | 200 tours par minute | 180 tours par minute | 200 tours par minute | Pour les véhicules à moteur | 180 tours par minute |
| Voltage nominal | 56VAC | 56VAC | 56VAC | 115 VAC | 115 VAC |
| Courant nominal | 9A | 12A | 17.9A | 10A | 17.4A |
| Efficacité | > 85% | ||||
| Méthode de déplacement | Y | ||||
| Résistance isolante | Le système d'aiguillage doit être équipé d'un système de freinage. | ||||
| Niveau de fuite | < 5 mois | ||||
| Le couple de départ | Pour les appareils de traitement de l'air | N/M | N/M | N/M et N/M | N/M |
| Type de phase | 3ème phase | ||||
| La structure | Rotor à l'extérieur | ||||
| Stateur | D'une épaisseur n'excédant | ||||
| Rotoir | Magnéte permanent des terres rares | ||||
| Diamètre de la coque du générateur | 320 | 380 | 380 | 550 | 450 |
| Longueur de la coque du générateur | 232 | 241 | 241 | 330 | 258 |
| Le poids | 20 | 32 | 32 | 75 | 51 |
| Dramomètre d'axe | 45 | 50 | 50 | 78 | 59 |
| Matériau de la coque du générateur | Alliages d'aluminium | ||||
| Matériau de l'arbre | Acier au carbone | ||||
| Le roulement | roulement à billes à rainures profondes | ||||
| Modèle | Le GDG-3KW-100 | Le GDG-3KW-180 | Le GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| Puissance nominale | 3 kW | 3 kW | 5 kW | 6 kW | 10 kW |
| Vitesse de rotation nominale | 100 tours par minute | 180 tours par minute | 100 tours par minute | Pour les véhicules à moteur | 100 tours par minute |
| Voltage nominal | Échangeur de courant | Échangeur de courant | Échangeur de courant | Échangeur de courant | Pour les appareils électroniques |
| Courant nominal | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| Efficacité | > 85% | > 85% | > 88% | > 88% | > 88% |
| Méthode de déplacement | Y | Y | Y | Y | Y |
| Résistance isolante | Le système d'aiguillage doit être équipé d'un système de freinage. | Le système d'aiguillage doit être équipé d'un système de freinage. | Le système d'aiguillage doit être équipé d'un système de freinage. | Le système d'aiguillage doit être équipé d'un système de freinage. | Le système d'aiguillage doit être équipé d'un système de freinage. |
| Niveau de fuite | < 5 mois | < 5 mois | < 5 mois | < 5 mois | < 5 mois |
| Le couple de départ | N/M | N/M et N/M | N/M et N/M | N/M | Le nombre d'étoiles est le suivant: |
| Type de phase | 3ème phase | 3ème phase | 3ème phase | 3ème phase | 3ème phase |
| La structure | Rotor à l'extérieur | Rotor à l'extérieur | Rotor à l'extérieur | Rotor à l'extérieur | Rotor à l'extérieur |
| Stateur | D'une épaisseur n'excédant | D'une épaisseur n'excédant | D'une épaisseur n'excédant | D'une épaisseur n'excédant | D'une épaisseur n'excédant |
| Rotoir | Magnéte permanent des terres rares | Magnéte permanent des terres rares | Magnéte permanent des terres rares | Magnéte permanent des terres rares | Magnéte permanent des terres rares |
| Diamètre de la coque du générateur | 620 | 550 | 700 | 620 | 770 |
| Longueur de la coque du générateur | 410 | 330 | 400 | 410 | 590 |
| Le poids | 110 | 65 | 125 | 110 | 245 |
| Dramomètre d'axe | 80 | 78 | 98 | 80 | 85 |
| Matériau de la coque du générateur | Alliages d'aluminium | Alliages d'aluminium | Alliages d'aluminium | Alliages d'aluminium | Alliages d'aluminium |
| Matériau de l'arbre | Acier au carbone | Acier au carbone | Acier au carbone | Acier au carbone | Acier au carbone |
| Le roulement | roulement à billes à rainures profondes | roulement à billes à rainures profondes | roulement à billes à rainures profondes | roulement à billes à rainures profondes | roulement à billes à rainures profondes |
1. Générateur utilise une protection à l'intérieur par mousse cas extérieur en contreplaqué.
2.Taille et poids du colis, veuillez vous référer à nos ventes.
3- Expédition maritime avec FCL LCL ou aérienne.
Si vous avez une demande en matière de colis et d'expédition, veuillez dire à nos ventes que nous ferons selon votre demande.
