Lieu d'origine:
Qingdao
Nom de marque:
GREEF
Certification:
CE
Numéro de modèle:
GDG
vidéo
vidéo
vidéo
vidéo

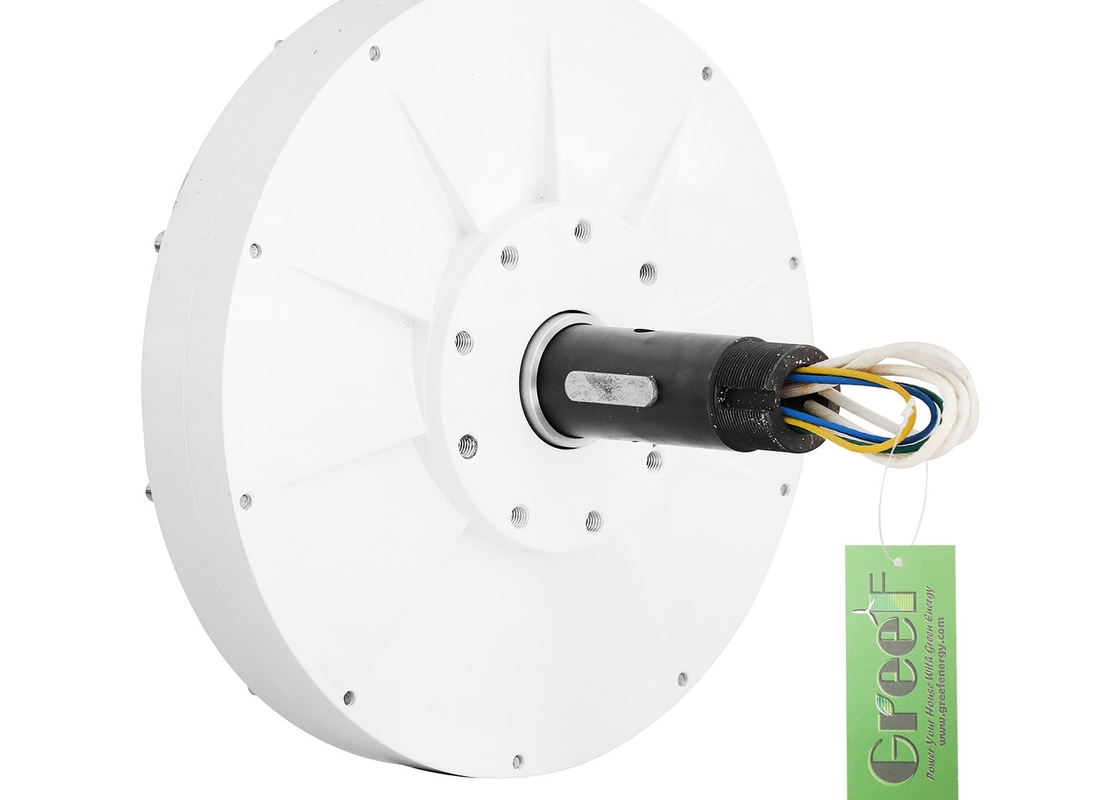

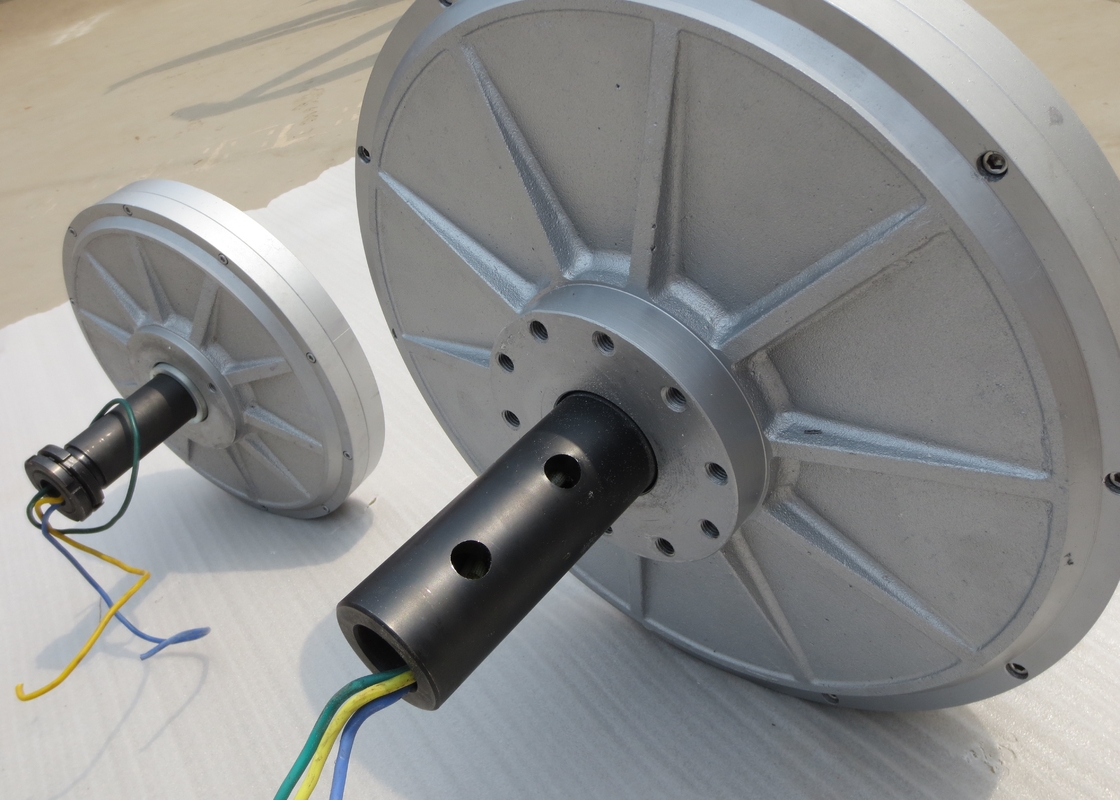

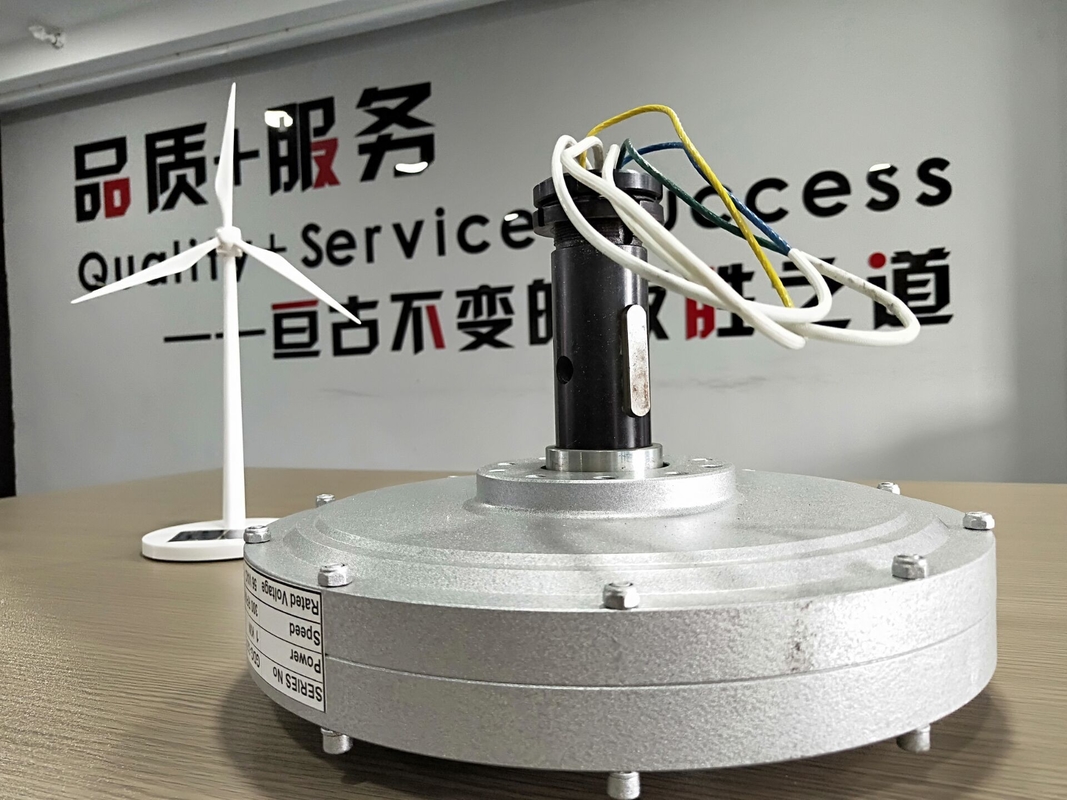

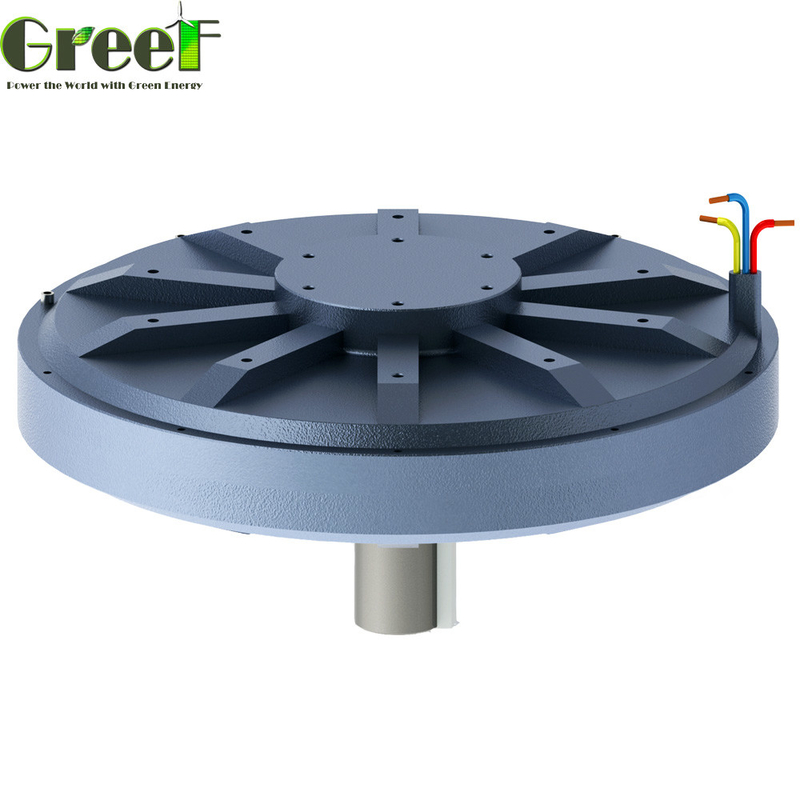

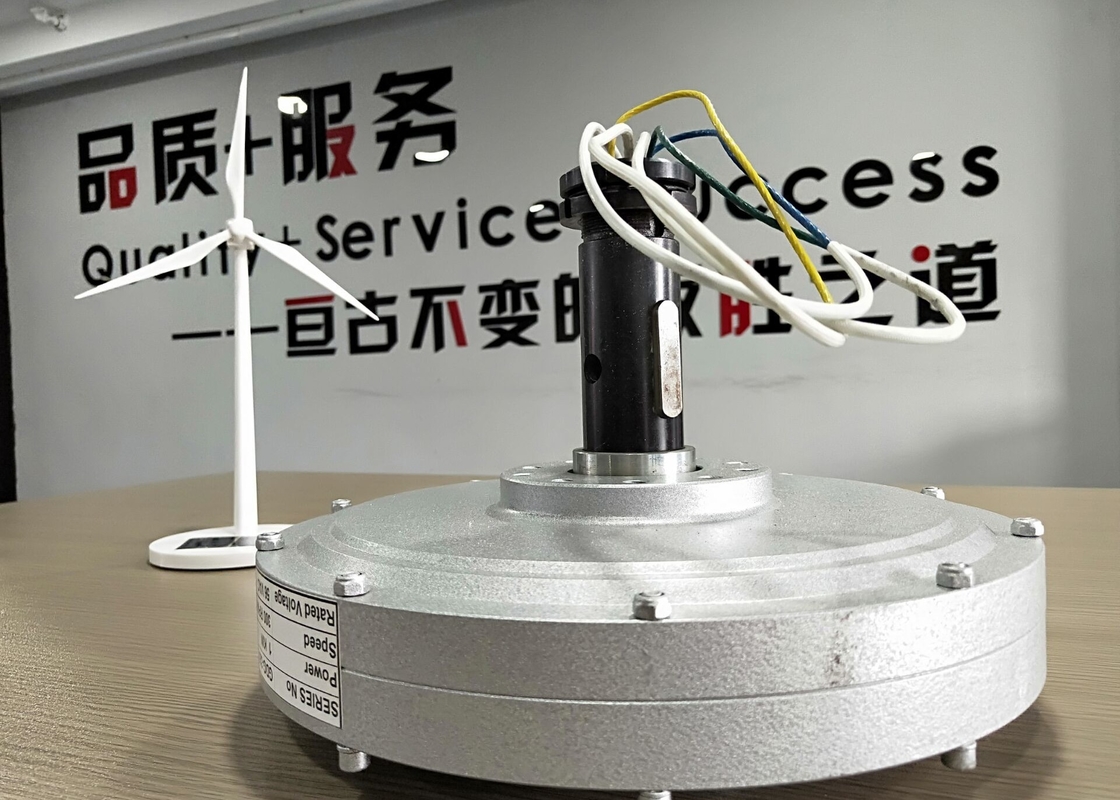

Genres modifiés par approvisionnement de société de GreeF de modèle principal de générateur à un aimant permanent de disque de Coreless suivent aussi :
GDG-1KW 180RPM
GDG-1KW 200RPM
GDG-2KW 120RPM
GDG-2KW 180 T/MN
GDG-3KW 100RPM
GDG-3KW 160RPM
GDG-5KW 100RPM
GDG-5KW 100RPM
GDG-10KW 100RPM
Ils toujours sont employés dans la turbine de vent verticale d'axe, et tout autre circuit de génération qui demande le couple très bas de début et le bas T/MN.
Le générateur de série de DDG de GREEF ont les caractéristiques suivantes :
Bas évalués tournent la vitesse, la basse vitesse du vent de début, le bas poids et la petite taille, bas rendement élevé
(1) technologie de brevet de couple : la plus nouvelle technologie « de bobine précise » d'utilisation. Aucun hystérésis et effet d'entailles de vitesse ne rendent le couple de début très bas <1n>
(2) structure originale : le moteur coreless de disque d'utilisation à avoir lieu moteur traditionnel lui fait moins de volume et de poids.
(3) une utilisation plus élevée : technologie coreless spéciale de moteur d'utilisation pour éliminer les goulots d'étranglement d'utilisation d'une énergie éolienne plus à vitesse réduite.
(4) une fiabilité plus élevée : la structure spéciale lui font un plus grand rapport de la puissance au volume, puissance de peser et ont la longue durée d'un 8 fois plus long moteur que traditionnel.
(5) commande sans engrenages et directe, bas générateur de T/MN.
(6) niveau élevé, composants de qualité pour l'usage dans les environnements durs et extrêmes pour des turbines de vent
(7) rendement élevé et basse déperdition d'énergie mécanique de résistance
(8) excellente dissipation thermique due au cadre externe d'alliage d'aluminium et à la structure interne spéciale.
| Modèle | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| Puissance évaluée | 0.5KW | 1KW | 1KW | 2KW | 2KW |
| Évalué tournez la vitesse | 200 T/MN | 180RPM | 200RPM | 120RPM | 180RPM |
| Tension évaluée | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| Courant évalué | 9A | 12A | 17.9A | 10A | 17.4A |
| Efficacité | >85% | ||||
| S'acheminer la méthode | Y | ||||
| Résistance isolante | minute 100Mohm (C.C 500V) | ||||
| Niveau de fuite | <5 ma=""> | ||||
| Couple de début | <0> | <0> | <0> | <0> | <0> |
| Type de phase | Phase 3 | ||||
| Structure | Rotor | ||||
| Redresseur | Bobine de fil de Coreless | ||||
| Rotor | Aimant permanent de terre rare | ||||
| Générateur Shell Diameter | 320 | 380 | 380 | 550 | 450 |
| Générateur Shell Length | 232 | 241 | 241 | 330 | 258 |
| Poids | 20 | 32 | 32 | 75 | 51 |
| Drameter d'axe | 45 | 50 | 50 | 78 | 59 |
| Matériel de coquille de générateur | Alliage d'aluminium | ||||
| Matériel d'axe | Acier au carbone | ||||
| Incidence | Roulement à billes de cannelure profonde | ||||
| Modèle | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| Puissance évaluée | 3KW | 3KW | 5KW | 6KW | 10KW |
| Évalué tournez la vitesse | 100RPM | 180RPM | 100RPM | 150RPM | 100RPM |
| Tension évaluée | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| Courant évalué | 4,6 | 4,7 | 7,6 | 15,2 | 14,5 |
| Efficacité | >85% | >85% | >88% | >88% | >88% |
| S'acheminer la méthode | Y | Y | Y | Y | Y |
| Résistance isolante | minute 100Mohm (C.C 500V) | minute 100Mohm (C.C 500V) | minute 100Mohm (C.C 500V) | minute 100Mohm (C.C 500V) | minute 100Mohm (C.C 501V) |
| Niveau de fuite | <5 ma=""> | <5 ma=""> | <5 ma=""> | <5 ma=""> | <5 ma=""> |
| Couple de début | <1 N=""> | <0> | <0> | <1 N=""> | <1n> |
| Type de phase | Phase 3 | Phase 3 | Phase 3 | Phase 3 | Phase 3 |
| Structure | Rotor | Rotor | Rotor | Rotor | Rotor |
| Redresseur | Bobine de fil de Coreless | Bobine de fil de Coreless | Bobine de fil de Coreless | Bobine de fil de Coreless | Bobine de fil de Coreless |
| Rotor | Aimant permanent de terre rare | Aimant permanent de terre rare | Aimant permanent de terre rare | Aimant permanent de terre rare | Aimant permanent de terre rare |
| Générateur Shell Diameter | 620 | 550 | 700 | 620 | 770 |
| Générateur Shell Length | 410 | 330 | 400 | 410 | 590 |
| Poids | 110 | 65 | 125 | 110 | 245 |
| Drameter d'axe | 80 | 78 | 98 | 80 | 85 |
| Matériel de coquille de générateur | Alliage d'aluminium | Alliage d'aluminium | Alliage d'aluminium | Alliage d'aluminium | Alliage d'aluminium |
| Matériel d'axe | Acier au carbone | Acier au carbone | Acier au carbone | Acier au carbone | Acier au carbone |
| Incidence | Roulement à billes de cannelure profonde | Roulement à billes de cannelure profonde | Roulement à billes de cannelure profonde | Roulement à billes de cannelure profonde | Roulement à billes de cannelure profonde |
1. Le bas générateur à un aimant permanent de T/MN 3kw emploient le cas externe de Plywooden de protection intérieure de mousse. Protection de tuyau d'utilisation d'axe de générateur.
la taille 2.Pakage et le poids se rapportent svp à nos ventes.
3.Shipping par la mer avec FCL LCL ou par avion.
Si vous avez n'importe quelle demande dans le paquet et l'expédition svp dites nos ventes que nous ferons selon votre demande.
Service d'OEM
Les générateurs sont librement de 3 ans de garantie, tous support technique perpétuel et approvisionnement de coût de partie.
(1) la période de garantie est début de la date de l'expédition qui montrent sur la facture du chargement ou du bordereau d'expédition d'air.
(2) des services de maintenance libres au cours de la période de garantie le coût entraîné soient soutenus par la société, ne chargent pas des honoraires aux clients, garantie libre si n'importe quels dommages en dehors de la période de garantie, la société chargeront des honoraires pour des coûts de la main-d'oeuvre et des matériaux.
(3) la période de garantie, problèmes de la qualité de la société a causé par l'entretien du fret soutenu par la société, sinon sous la garantie ou les dommages synthétiques, le coût du fret par le client.
