TYP Moteur synchrone à aimants permanents
Les moteurs à aimants TYP sont équipés de rotors avec des aimants permanents, offrant un rendement amélioré et une densité de puissance accrue dans la même taille de châssis. Contrôlés par des variateurs de fréquence, ces moteurs maintiennent un couple constant sur une large plage de vitesses et fonctionnent efficacement même à basse vitesse sans ventilation forcée. Les moteurs W21 Magnet sont spécialement conçus pour un fonctionnement à basse vitesse, produisant un minimum de bruit tout en offrant d'excellentes économies d'énergie.
Principales caractéristiques et avantages
Haute efficacité et économie d'énergie
Économise jusqu'à 30 % d'énergie par rapport aux moteurs à induction traditionnels fonctionnant avec des variateurs. Maintient un rendement élevé sur une large plage de charge (20 % à 110 % de la capacité nominale) avec des économies d'énergie observées de 10 à 40 %. Atteint un facteur de puissance proche de 1,0 à pleine charge et pas inférieur à 0,95 dans toutes les conditions, réduisant le courant statorique et les pertes de cuivre.
Couple constant sur une large plage de vitesses
Fournit un couple constant sur de larges plages de vitesses sans ventilation forcée. Idéal pour les applications nécessitant une variation de vitesse tout en maintenant un couple constant, même à basse vitesse, et fonctionne efficacement sans nécessiter d'encodeur.
Longue durée de vie des roulements et faible maintenance
Équipé de roulements offrant une durée de vie L10 allant jusqu'à 100 000 heures (plus de 10 ans d'utilisation continue). Les graisseurs permettent une relubrification facile, minimisant les temps d'arrêt de maintenance et prolongeant les intervalles d'entretien.
Aimants permanents haute performance
Utilise de puissants aimants NdFeB (néodyme/fer/bore) à terres rares environ 18 fois plus puissants que les aimants en ferrite conventionnels. Le revêtement époxy durable améliore la résistance mécanique et la résistance à la corrosion.
Protection thermique intégrée
Les thermistances PTC intégrées dans les enroulements offrent une protection complète contre la surchauffe due à la perte de phase, à la surcharge et aux conditions de sous/survoltage.
Fonctionnement synchrone et vitesse stable
La vitesse du rotor se synchronise avec le champ magnétique rotatif du stator, éliminant le glissement et la perte de puissance du rotor. Assure des performances de vitesse stables non affectées par les fluctuations de tension ou les changements de charge, améliorant la précision du contrôle.
Faible courant de fonctionnement
Le contrôle du rapport couple/courant maximal maintient un facteur de puissance élevé sur toute la plage de vitesses, réduisant le courant statorique de 15 à 30 %. Cela minimise les pertes de transmission par câble et améliore la capacité des câbles.
Élévation de température plus faible
Le rendement élevé et les pertes réduites entraînent une élévation de température de 15 à 20 °C inférieure à celle des moteurs asynchrones comparables dans les mêmes conditions, améliorant la fiabilité et la durée de vie.
Large gamme d'applications
Largement utilisé dans les machines de moulage par injection, les compresseurs d'air, les équipements de fabrication de tuyaux, les machines hydrauliques, les machines de transformation des aliments, les extrudeuses, les machines à tréfiler et les équipements pharmaceutiques. Doit être associé à un variateur de moteur à aimant permanent dédié pour des performances optimales.
Économies de coûts importantes
Le remplacement d'un moteur à induction IE2 (GB3) de 37 kW par ce modèle à haut rendement peut générer des économies de coûts énergétiques d'environ 9 000 RMB par an avec un fonctionnement continu 24h/24 et 7j/7.
Applications industrielles
Les moteurs synchrones à aimants permanents à haut rendement de la série TYP avec capacité de conversion de fréquence sont largement utilisés dans diverses industries. Couramment utilisés dans les machines de moulage par injection, les compresseurs d'air, les équipements de fabrication de tuyaux, les machines hydrauliques, les machines de transformation des aliments, la fabrication de tuyaux en ciment, les extrudeuses de plastique, les équipements de tréfilage et les appareils pharmaceutiques.
Spécifications techniques
Charge radiale maximale - 100 000 heures - Fr (kN)
| Châssis |
1000 tr/min |
1500 tr/min |
3000 tr/min |
|
L |
L/2 |
L |
L/2 |
L |
L/2 |
| 132S | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 132M | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 132M/L | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 160M | 1,9 | 2,1 | 1,2 | 1,4 | 1,2 | 1,4 |
| 160L | 1,9 | 2,1 | 1,2 | 1,4 | 1,2 | 1,4 |
| 180M | 2,5 | 2,8 | 1,7 | 1,9 | 1,7 | 1,9 |
| 180L | 2,6 | 2,8 | 1,7 | 1,9 | 1,7 | 1,9 |
| 200M | 3 | 3,3 | 2 | 2,2 | 2 | 2,2 |
| 200L | 3 | 3,3 | 2 | 2,2 | 2 | 2,2 |
| 225S/M | 4,4 | 4,9 | 2 | 2,2 | 2 | 2,2 |
| 250S/M | 4,4 | 4,8 | 3 | 3,3 | 3 | 3,3 |
| 280S/M | 4,4 | 4,8 | 2,7 | 2,9 | 2,7 | 2,9 |
| 315S/M | 4,9 | 5,4 | 2,5 | 2,7 | 2,5 | 2,7 |
Si vous avez besoin de plus d'informations sur les spécifications techniques ou les prix, veuillez contacter notre équipe de vente technique.
Options de personnalisation

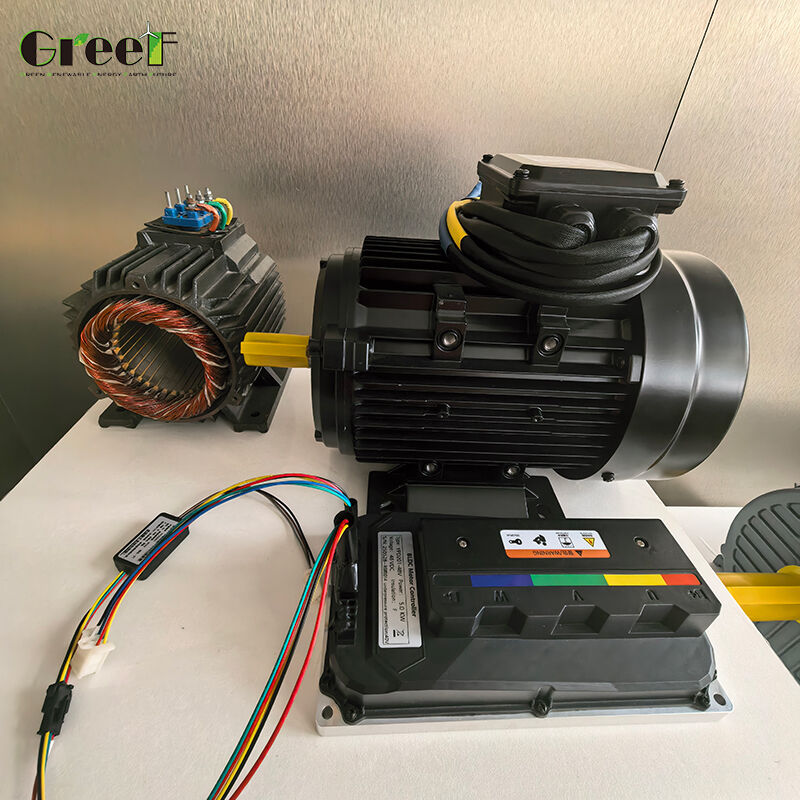

Greef propose des moteurs à aimants permanents personnalisés sous le modèle TYP, fabriqués en Chine avec la certification CE. Ces moteurs à aimants synchrones garantissent une grande fiabilité et une efficacité supérieure à 95 %, avec une plage de vitesse de 0 à 8000 tr/min. Les caractéristiques comprennent une coque de générateur en fonte robuste, une excellente résistance d'isolement (100 Mohm minimum à 500 Vdc) et une conception à 6 pôles.
Commande et livraison
Quantité minimum de commande : 1 ensemble
Prix : Négociable en fonction des exigences
Emballage : Mousse et caisses en contreplaqué pour une livraison en toute sécurité
Délai de livraison : Environ 25 jours ouvrables
Conditions de paiement : T/T, Western Union, MoneyGram, L/C
Emballage et expédition
Chaque moteur est solidement placé dans de la mousse sur mesure à l'intérieur de boîtes en carton ondulé robustes, empêchant tout mouvement et dommage. Les commandes en gros utilisent des caisses renforcées avec un rembourrage supplémentaire. Plusieurs options d'expédition sont disponibles, y compris la livraison express et standard avec suivi. Veuillez inspecter l'emballage à réception et contacter immédiatement le service client en cas de dommage.
